Твердость и хрупкость: две стороны ножевой стали
Между твердостью стали и ее хрупкостью есть прямая взаимосвязь. Чтобы разобраться, сначала следует уяснить для себя верную терминологию.
Мы говорим о твердости, когда сталь невозможно чем-либо поцарапать (разве только алмазом, с помощью которого мы и точим стальные ножи). Но этого качества недостаточно, если у ножа нет прочности – сталь с экстремально высоким показателем твердости может разбиться от легкого удара. Это и есть хрупкость.
Почему сталь становится хрупкой
Хрупкость возникает, во-первых, когда сталь перекалена: хотя она и приобретает высокую твердость, но при этом становится уязвима и может треснуть от удара.
Некоторые легирующие элементы, такие как хром или ванадий, опять-таки повышают твердость стали и снижают ее прочность.
Сама по себе любая сталь является сплавом железа с углеродом и некоторым количеством легирующих элементов, призванных улучшать свойства сплава. Если в железе преобладает углерод, мы называем сталь углеродистой; если в значительном количестве присутствуют легирующие присадки, мы называем ее легированной. А как же «нержавейка»?.. А нержавейка, которую обычно противопоставляют углеродистой стали, это и есть одна из разновидностей легированных большим количеством хрома сталей. Например, если в сплаве более 13 % такого легирующего элемента, как хром, она и будет называться коррозионностойкой.
Стали, применяемые для изготовления режущих инструментов, должны обладать высокой износостойкостью, прочностью и достаточной вязкостью. Поэтому для изготовления ножевой инструментальной легированной стали часто, кроме хрома, вводят дорогие легирующие элементы (марганец, ванадий, молибден).
Как упрочнить сталь
Химические способы
Добавление в состав стали легирующих элементов способно упрочнить сталь. Например, многие японские стали содержат до 8 % молибдена, и это существенно повышает не только их прочность, но и вязкость, что делает сплавы с ним очень ценными.
Еще один способ повысить прочность и износостойкость стали – это добавление в сплав марганца: он делает структуру более мелкозернистой и прочной. Кроме этого, такой сплав лучше поддается заточке – чем более мелкие зерна у его структуры, тем более тонкую режущую кромку можно будет вывести и даже довести ее до бритвенной остроты.
Механический способ
Теперь, когда мы определились с составом сплава, мы можем перейти и к самому важному способу увеличения прочности стали – ее отпуску. Сделаем небольшое пояснение по этапам работы со сталью, чтобы была ясна разница между закалкой и отпуском.
Отпуск после закалки стали

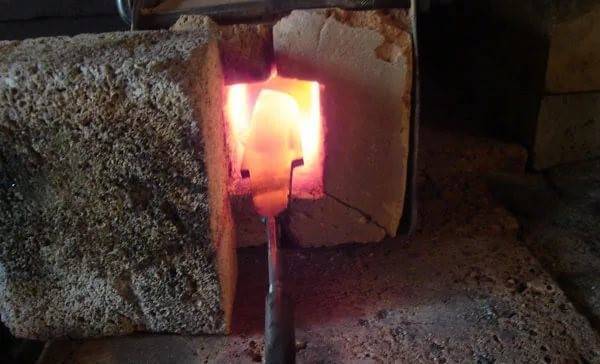

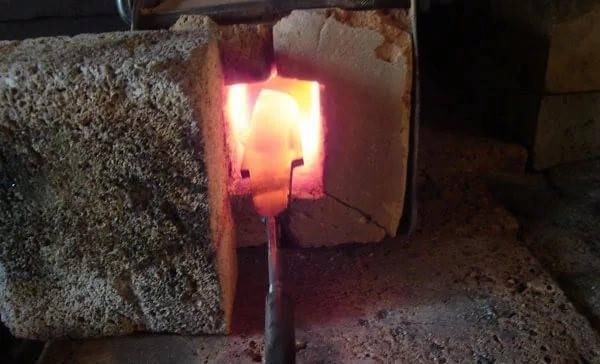

После отжига и механической обработки заготовки сталь закаляется – подвергается нагреву до определенной температуры. Обычно называется цифра в 800 градусов, хотя для разных марок она, конечно, будет разной. При отсутствии оборудования оптимальная температура определяется по цвету, до которого раскаляется сталь при закалке: подходящим считается вишневый или алый цвет, иногда – желтый. Оттенки, близкие к белому, говорят о том, что температура перевалила за допустимую отметку и достигла как минимум 1 300 градусов. Если мы с определенной скоростью охладим нагретый под закалку сплав, то с ним можно работать – отпускать и повышать его прочность, а вот сплав, который перекалился, иногда нельзя спасти даже отпуском.
Заготовки из стали охлаждаются с заданной скоростью в различных охлаждающих средах: в растворе соли или масле. В чистой воде сталь охлаждать нельзя: скорость охлаждения будет слишком высока и на заготовке могут появиться трещины; соль, напротив, снижает скорость охлаждения, что добавляет клинку вязкости.
Теперь у нас есть очень твердая сталь, которую получится поцарапать только алмазом, а вот разбить мы ее сможем легко – у нее пока нет нужной прочности. Значит, нужно провести отпуск. Это практически та же закалка, только многократная и, что важно, имеющая куда более низкие температуры. Для изготовления ножей подходит низкотемпературный отпуск – до 250 градусов.
Охлаждается нож между подходами отпуска точно так же, как после закалки – в солевом растворе или масле.
